智能數字型負壓 2 NPN

其他型號

BP-C31DN

概述

下載目錄

技術規格(PDF) 手冊 CAD數據

360°查看(3D PDF)

查看詳情

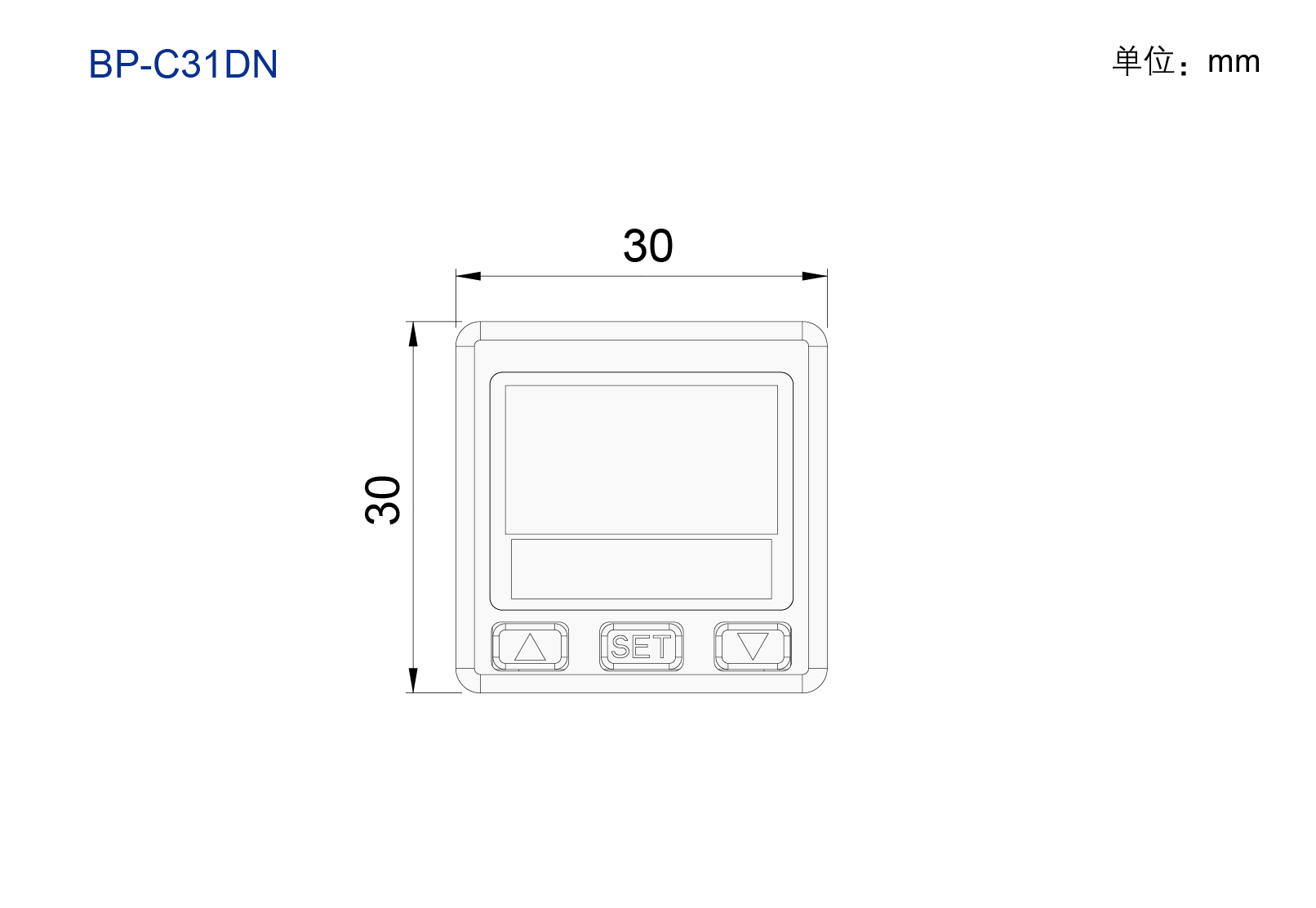

產品尺寸

BP-C系列 概述

符合UL標準/CSA標準

規格

型號		BP-C31DN
類型		負壓
外觀
1000 Mpa—— 100.0 kPa—— -101.3 kPa——
額定壓力范圍		0.0~-101.3 kPa
設定壓力范圍		10.0~-103.0 kPa
耐壓力		500 Kpa
適用氣體		空氣，非腐蝕性，不可燃性
接管口徑		R1/8”,M5（特殊要求可定制*）
壓力單位設定最小核定	kPa	0.1
	Mpa	—
	kgf/cm2	0.001
	bar	0.001
	psi	0.01
	inHg	0.1
	mmHg	1
電源電壓		12 to24V DC±10%，漣波峰值10%以下
消費電流		≤30 mA（無負載時）
開光輸出		NPN
	最大負載電流	80 mA
	最大供應電流	30 VDC
	內部壓降	≤1.0V
重復精度		±0.3%F.S.±1 digit
應差		應差模式可調，單點設定模式及窗口比較模式可調整1-8 digits的應差
反應時間		≤ 2.5 ms（預防誤動作功能：25 ms, 100 ms, 250 ms, 500 ms, 1000 ms, 1500 ms 可選擇）
輸出短路保護		有
顯示		4位，7段LCD顯示（紅色／綠色／橙色）（取樣率：０.２，0.25，1秒/次）
顯示精度		±1 % F.S. ±1 digit （在周圍溫度：25±3 oC）
動作指示燈		橙色指示燈1：OUT 橙色指示燈2：OUT
耐環境	防護等級	IP40
	周圍溫度	動作：0 ~ 50 oC，保存：-10 ~ 60 oC (無水露及不結冰狀況下）
	周圍濕度	支作及保存：35 ~ 85 % RH (無水露）
	耐電壓	1000 V AC 1分鐘（引線及塑膠外殼間）
	絕緣阻抗	50 MΩ 以上（500 V DC ）（引線及塑膠外殼間）
	耐振動	復振幅1.5 mm 或10 G 每一分鐘10Hz~ 150 Hz ~ 10 Hz,X、Y、Z 每個方向各2小時
	耐沖擊	100 m/s2 ( 10 G )X、Y、Z每個方向各3次
溫度特性		±2 % F.S. 比較參考溫度25 oC ( 0 ~ 50 oC溫度范圍內）
通訊介面		RS-485
電線價格		耐油PVC電線（ 0.15 mm2 )）
重量		約80 g (包含2公尺的電線）
